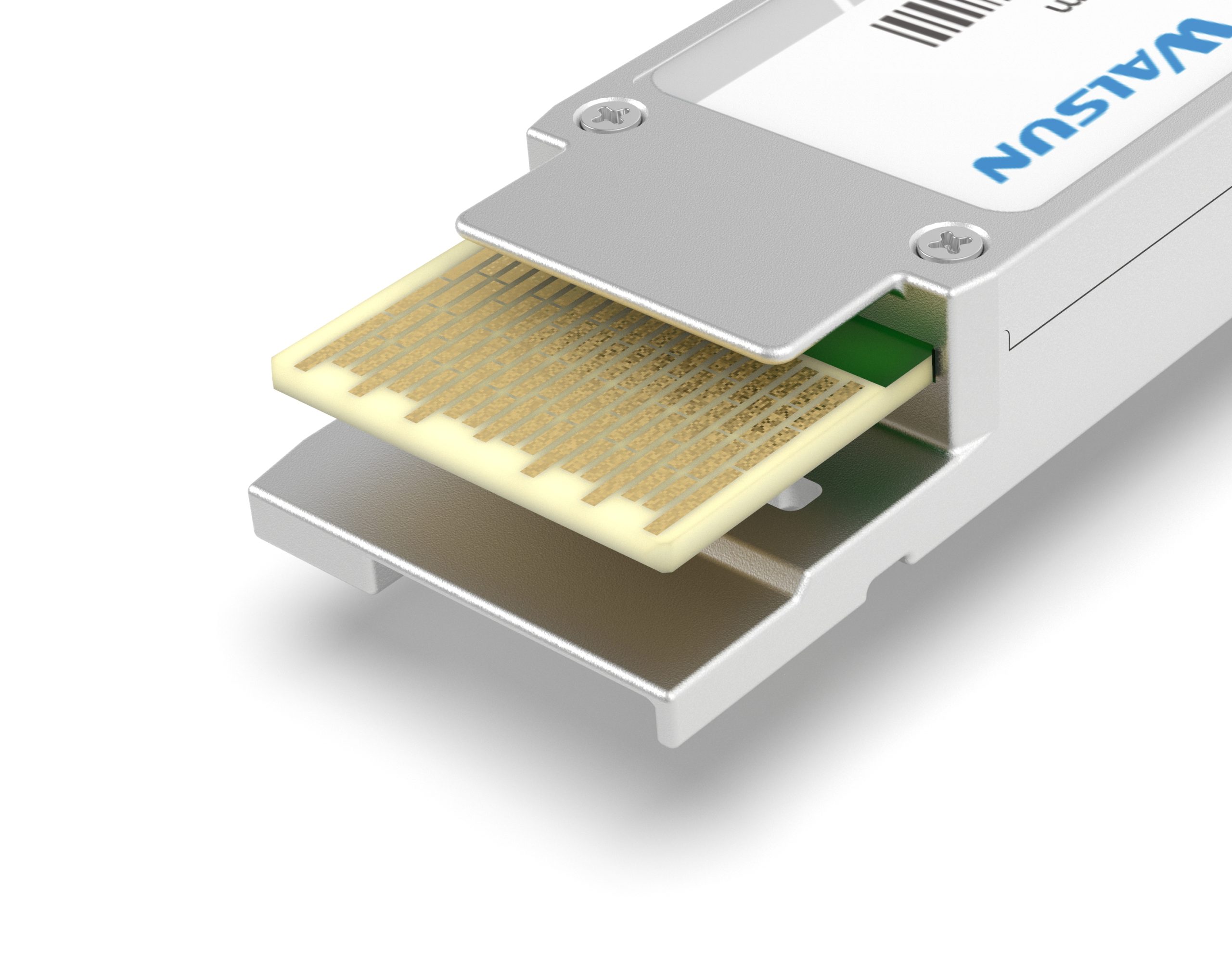

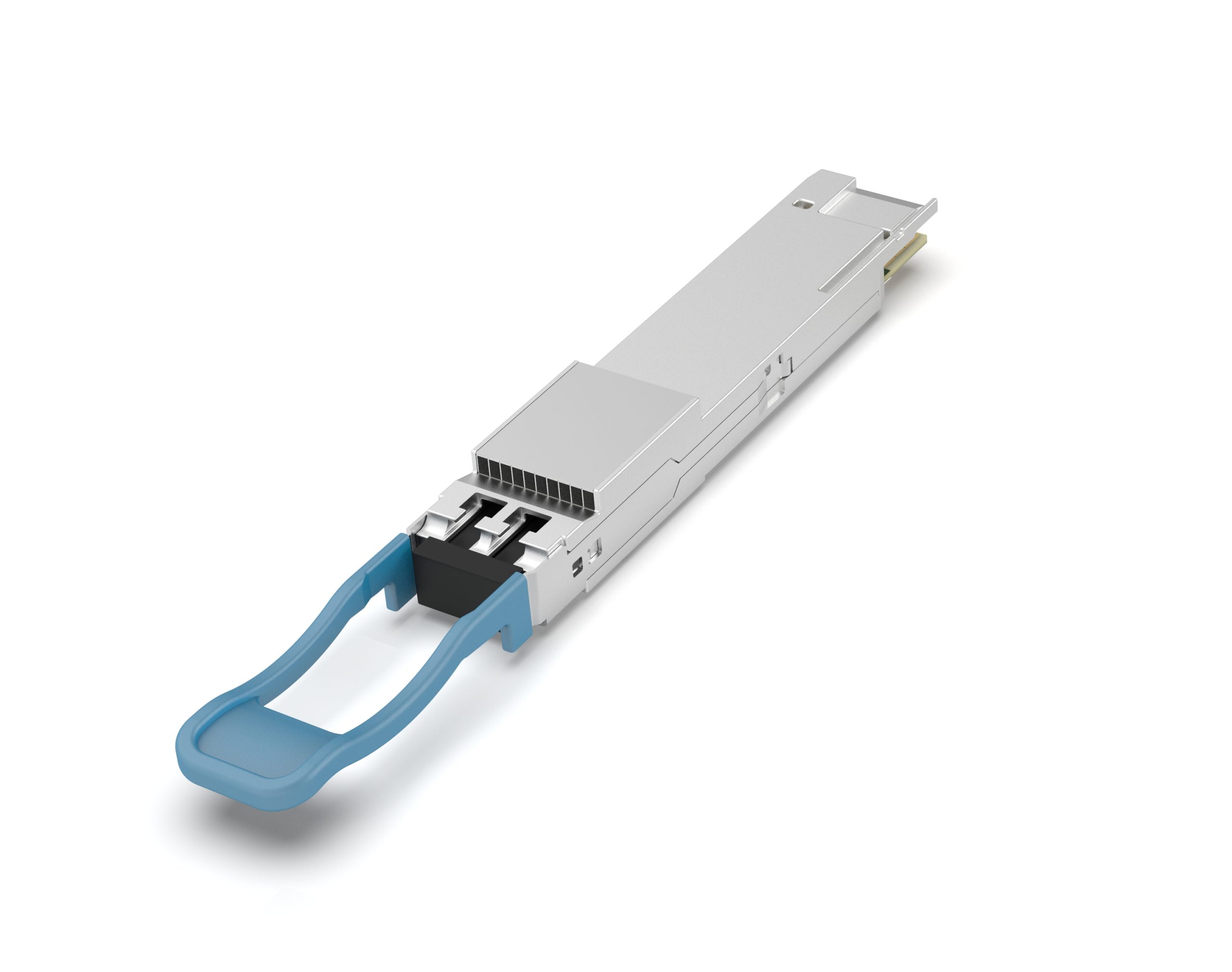

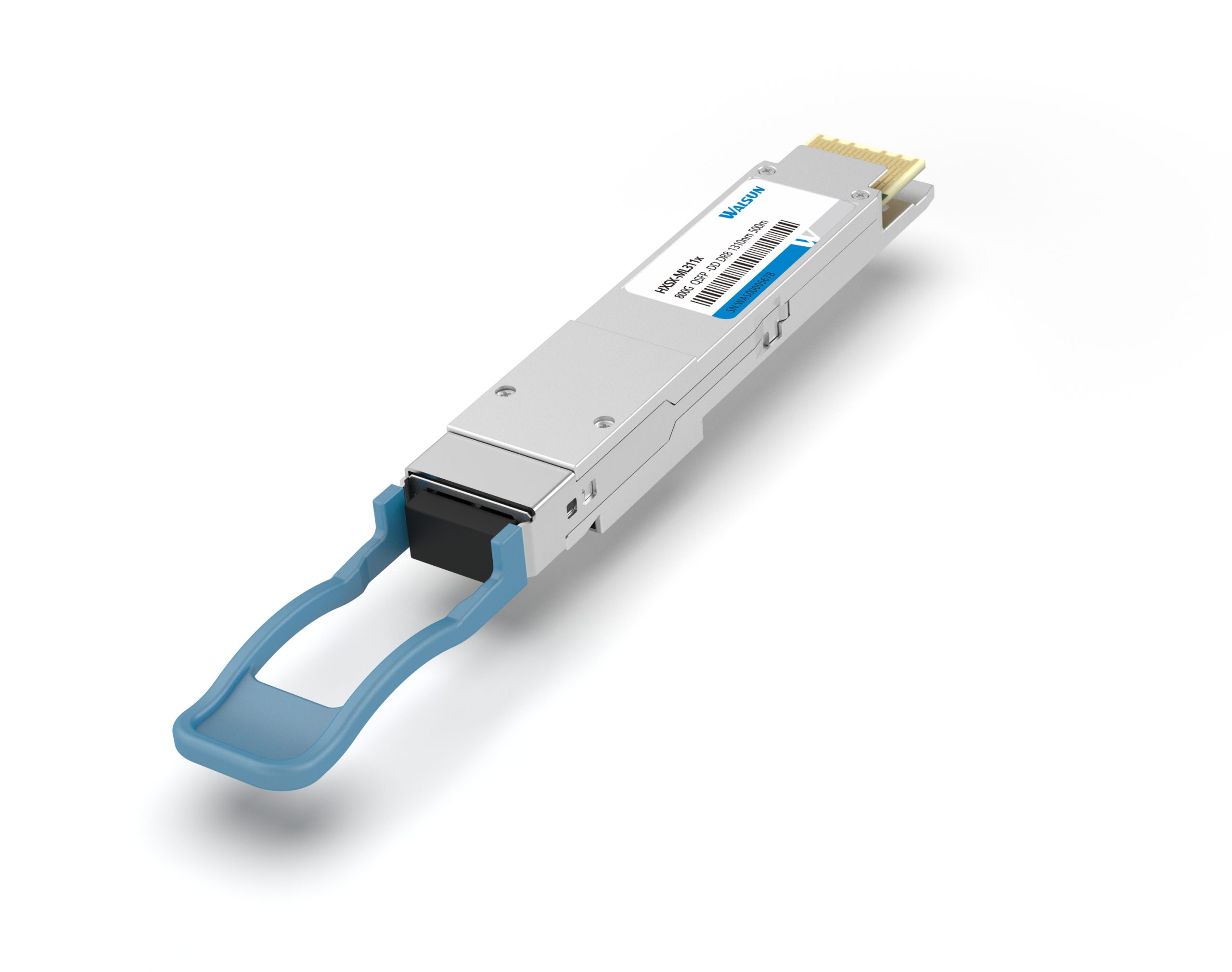

800G QSFP-DD DR8 1310nm 500m

  • 采用可热插拔的QSFP-DD封装
  • 全双工收发一体模块
  • EML发射器和PIN接收器
  • 符合IEEE 802.3bs、SFF-8636、SFF-8679和QSFP-DD MSA以太网标准
  • 最大功耗小于10.5W
  • 内置数字诊断功能(DDM)
  • 电源电压3.3V
  • 符合RoHS环保标准(无铅)
  • Class1/1M规范产品，符合IEC60825-1要求
  • 符合Telcordia(Bellcore)GR-468-CORE可靠性要求
  • 满足EMI、ESD要求
产品分类： ,

服务承诺  30天免费退货，3年免费更换，终身售后技术支持，备件先行

咨询报价
在线留言
型号名 QSFP-DD-DR8 品牌 Walsun
封装类型 QSFP-DD 传输速率 850Gbps
波长 1310nm 传输距离 500m
接口 MTP/MPO-12 APC 光纤类型 单模SMF
发射器类型 EML 探测器类型 PIN
发射光功率 -2.4~4dBm 接收灵敏度 < -6.4dBm
功耗 ≤10.5W 工作温度 0~70°C
数字诊断 支持 EMC（抗电磁干扰） 支持
调制方式 PAM4 CDR TX & RX 内置CDR
协议 IEEE 802.3bs、SFF-8636、SFF-8679、 QSFP-DD MSA、CPRI, eCPRI

Q、华迅光通可以提供哪些类型的400G光模块？

A：华迅光通支持OSFP和QSFP-DD封装形式下的全系列400G光模块，具体型号及参数参下表：

400G光模块

型号名
最大传输距
连接头类型
光纤类型
功耗
QSFP-DD-SR8
70m@OM3/100m@OM4
MTP/MPO-16 (APC)
多模
≤10W
QSFD-DD-DR4
500m
MTP/MPO-12 (APC)
单模
≤10W
QSFD-DD-ER4
40km
MTP/MPO-12
单模
≤12W
QSFD-DD-FR4
2km
LC双工
单模
≤12W
QSFP-DD-LR4
10km
LC双工
单模
≤12W
QSFP-DD-DR8
10km
MTP/MPO-12
单模
≤10W
QSFP-DD-DR8
10km
LC双工
单模
≤14W
OSFP-SR4
50m
LC双工
单模
≤14W

400G DAC/AOC高速线缆

产品类型
最大传输距离
连接头类型
功耗
400G QSFP-DD DAC/AOC直连线缆
100m
QSFP-DD
≤11W
400G DAC/AOC分支线缆
50m
QSFP-DD – 2x QSFP56, QSFP-DD – 4x QSFP56, QSFP-DD – 4x QSFP28, QSFP-DD – 8x SFP56
≤11W


Q、华迅光通提供哪些800G光模块？

A：华迅光通提供的800G模块如下表

产品类型
最大传输距离
描述
单/多模
OSFP-SR8-800G
50m
OSFP 800G SR8多模光模块 PAM4 2x SR4 850nm 50m DOM 双MPO-12/APC NDR, 散热片顶部
多模
OSFP-DR8-800G
50m
OSFP 800G DR8单模光模块 PAM4 2x DR4 1310nm 500m DOM 双MPO-12/APC NDR, 散热片顶部
单模
OSFP-2FR4-800G
2km
OSFP 800G 2FR4单模光模块 PAM4 1310nm 2km DOM 双LC双工/UPC NDR, 散热片顶部
单模



Q、OSFP光模块可以插入QSFP-DD端口吗?QSFP-DD可以插入OSFP端口吗?

A：不可以。OSFP和QSFP-DD是两种物理尺寸上不同的封装。对于OSFP系统，必须使用OSFP光模块和光缆，而对于QSFP-DD系统，必须使用QSFP-DD光模块和光缆。

Q、800G光模块使用了多少个电通道?

A：800G光模块在数据传输中采用了8个电气通道，每个电气通道都有一个接收信道和一个发射信道。

Q、800G的OSFP/QSFP-DD模块使用的速率和调制格式是什么?

A：如前所述，所有的800G光模块在双向传输上采用了8个电气通道，每个电气通道都有一个接收信道和一个发射信道。每个通道的数据传输速率为100Gb/s，因此模块的总带宽为800Gb/s。此外，飞速(FS)800G光模块的光输出由8个光波长组成，每个光波长上的每个通道都采用100G PAM4调制。

Q、对于数字信号传输来说，800G光模块采用PAM4调制技术有什么意义?

A：800G光模块采用PAM4调制，这种技术可以增强网络性能并提高数据速率。与低速光模块中使用的传统NRZ调制相比，PAM4可以允许每个信号传输两倍的数据量。这使得800G光模块能够在单个光信道上实现高达800Gbps的数据速率。通过利用PAM4调制，800G光模块可以在使用相同通道带宽的同时传输更多数据，使其成为数据中心和云计算等应用的理想选择。
