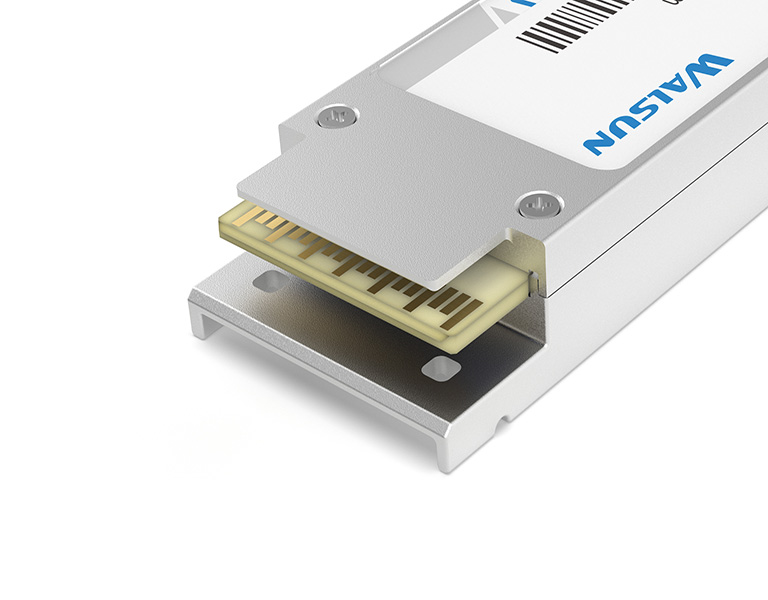

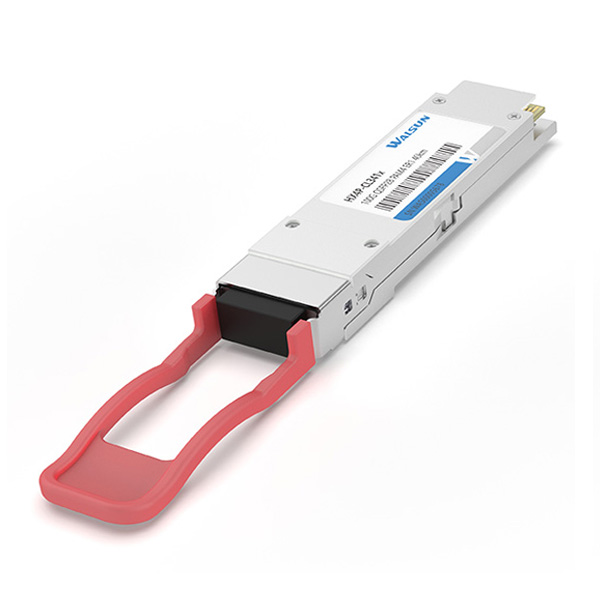

| 型号名 | QSFP-100G-BIDI | 品牌 | Walsun |
| 封装类型 | QSFP28 | 传输速率 | 103.125Gbps |
| 波长 | 1309.14nm-TX/1304.58nm-RX | 传输距离 | 40km(with FEC) |
| 接口 | LC双工 | 光纤类型 | 单模SMF |
| 发射器类型 | EML | 探测器类型 | PIN with SOA |
| 发射光功率 | 2.0~4.5dBm | 接收灵敏度 | -26dBm（BER = 1×10-12)/< -28dBm（BER = 5×10-5） |
| 功耗 | ≤6.5W | 工作温度 | 0~70°C |
| 数字诊断 | 支持 | EMC（抗电磁干扰） | 支持 |
| 调制方式 | NRZ | CDR | TX & RX 内置CDR |
| 协议 | IEEE 802.3bm, SFF-8636, QSFP28 MSA | ||
Q、100G QSFP28光模块有多少种类？
A、目前市场上的100G光模块有100G QSFP28 SR4、100G QSFP28PSM4、100G QSFP28 CWDM4、100G QSFP28 LR4、100G QSFP28 ER4、100G QSFP28 ZR4，相关参数可查看下方表格。
|
产品类型
|
最大传输距离
|
波长
|
接口类型
|
光纤类型
|
|---|---|---|---|---|
|
150m
|
850nm
|
多模
|
MPO
|
|
|
10km
|
LWDM4
|
单模
|
LC
|
|
|
40km
|
LWDM4
|
单模
|
LC
|
|
|
80km
|
LWDM4
|
单模
|
LC
|
|
|
80km
|
1310nm
|
单模
|
LC
|
|
|
40km
|
1310nm
|
单模
|
MPO
|
Q、QSFP28 SR4光模块可以和100G SR10光模块互相操作吗？
A、不能。100G QSFP28 SR4光模块只有4条收发通道，不足以支持10个10G的传输通道，并且QSFP28 SR4斤支持4x10G或者4x25G传输，不能和100G SR10光模块相互操作。
Q、QSFP28和QSFP+光模块能兼容吗
A、QSFP28光模块不可用于QSFP +端口.SFP +光模块不能在SFP端口运行，同样的QSFP28光模块也不能在QSFP +端口上使用。关于交换机混合使用不同速率的光模块原则，基本上归结于所使用的光纤和交换机端口，光模块的端口必须和交换机的端口形状匹配，同时交换机端口速率需等于或大于所使用的光模块速率。为确保网络传输能正常进行，要确保两端连接的是相同的连接器，并且不存在兼容问题。QSFP28端口可以使用QSFP +光模块，但是QSFP28光模块在QSFP +端口上不能进行100Gbps的数据传输
Q、100G光模块能和25G光模块连接吗？
A、可以，但只有是MPO接口的100G光模块（SR4、eSR4、PSM4）才可以与25G光模块连接，不过我们需要采用MPO-LC分支跳线才可以将100G光模块和25G光模块相连接。多模100G SR4/eSR4光模块可以和多模25G SR光模块相连接，单模100G PSM4可以和25G LR相连接。
100Gbs QSFP28 SR4 150m Transceiver HX4X-CM1M2x
100Gbs QSFP28 LR4 10km Transceiver HX4X-CL311x
100Gbs QSFP28 ER4 Transceiver HX4X-LL341x
100Gbs QSFP28 ZR4 Transceiver HX4X-CL3W1x
100Gbs QSFP28 ER1 40km Transceiver HX4P-CL341x
100Gbs QSFP28 LR1 10km Transceiver HX4P-CL311x
100Gbs QSFP28 BIDI 10km Transceiver HX4P-CL688613x
100Gbs QSFP28 BIDI 20km Transceiver HX4P-CL377323I
100Gbs QSFP28 BIDI 40km Transceiver
100Gbs QSFP28 ZR4 BIDI Transceiver HX4X-CL233283x
| Product Number | Data Rate (Gb/s) |
Wavelength (nm) |
Reach (km) |
LD | Tx Power (dBm) |
PD | Rx Sens (dBm) |
Temperature (℃) |
Download |
| QSFP28 BIDI 40km | 100 | LAN WDM | 40 | EML | -2.9～4.5 | SOA+PIN | < -16.65 | 0~70/-40~85 |  |
| QSFP28 BIDI 80km | 100 | LAN WDM | 80 | EML | 2.0～4.5 | SOA+PIN | < -23.0 | 0~70/-40~85 | |
